Коротко: самое эффективное подключение радиатора по теплоотдаче — диагональное, особенно для длинных батарей на 10+ секций. Боковое (одностороннее) подходит для коротких радиаторов и даёт почти такую же отдачу. Нижнее подключение — самое аккуратное внешне (трубы прячутся в пол или стену) и удобно для скрытой разводки, но требует радиаторов специальной конструкции. Ниже разберём каждую схему подробно, с плюсами, минусами и примерами, когда что применять.
От того, как подведены трубы к радиатору, зависит, насколько равномерно он прогревается и сколько тепла реально отдаёт в комнату. Одна и та же батарея при неправильном подключении может терять до 20–25% мощности — верхняя часть горячая, а нижние секции еле тёплые. Мы в ТеплоЗавр монтируем радиаторы в Твери и области каждую неделю и постоянно сталкиваемся с последствиями неудачных схем, сделанных «на глаз». Разберёмся, как правильно.
От чего зависит теплоотдача радиатора
Внутри радиатора горячий теплоноситель должен пройти через все секции и равномерно их прогреть. Если вода заходит и выходит так, что «срезает» путь и не доходит до дальних секций, часть батареи остаётся холодной. Поэтому схема подключения — это не про эстетику, а про то, сколько тепла вы получите с уже купленного радиатора. Три основных варианта — боковое, диагональное и нижнее — отличаются именно тем, как теплоноситель проходит внутри прибора.
Важно сразу развести два понятия: подача (горячая труба, откуда вода приходит) и обратка (куда уходит остывшая). В большинстве схем правильнее подавать горячий теплоноситель сверху — так он естественно опускается вниз, прогревая секции. Это влияет на выбор конкретного варианта подключения.
Боковое (одностороннее) подключение

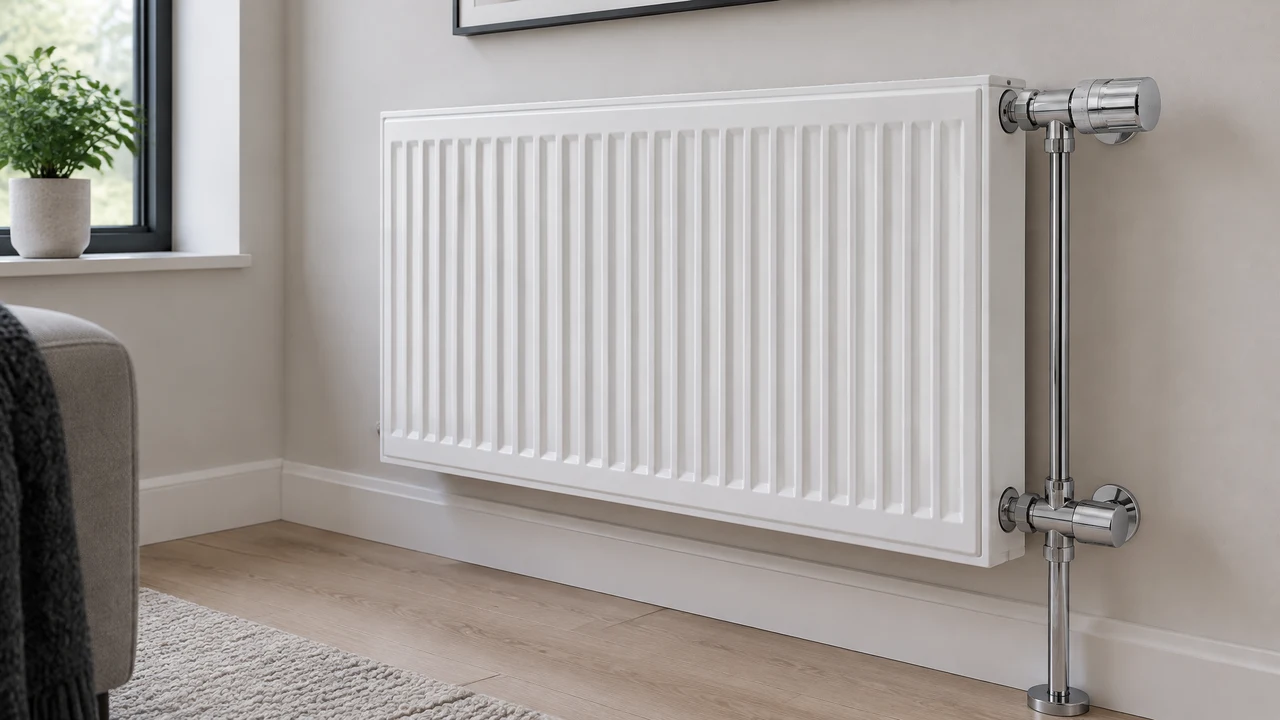

При боковом подключении обе трубы — и подача, и обратка — подходят к радиатору с одной стороны: подача сверху, обратка снизу. Это самая распространённая схема в квартирах и классический вариант для радиаторов длиной до 8–10 секций.
Плюсы: простой и компактный монтаж, трубы с одной стороны, минимум материала. Для коротких радиаторов теплоотдача практически максимальная — потери меньше 5%. Минусы: на длинных радиаторах (12+ секций) дальний от подключения край прогревается хуже — горячей воде «лень» доходить до конца батареи, и последние секции остаются прохладными. Поэтому для длинных приборов боковую схему не используют. Вывод: боковое подключение — отличный выбор для радиаторов до 10 секций, особенно при вертикальной разводке труб по стене.
Диагональное (перекрёстное) подключение

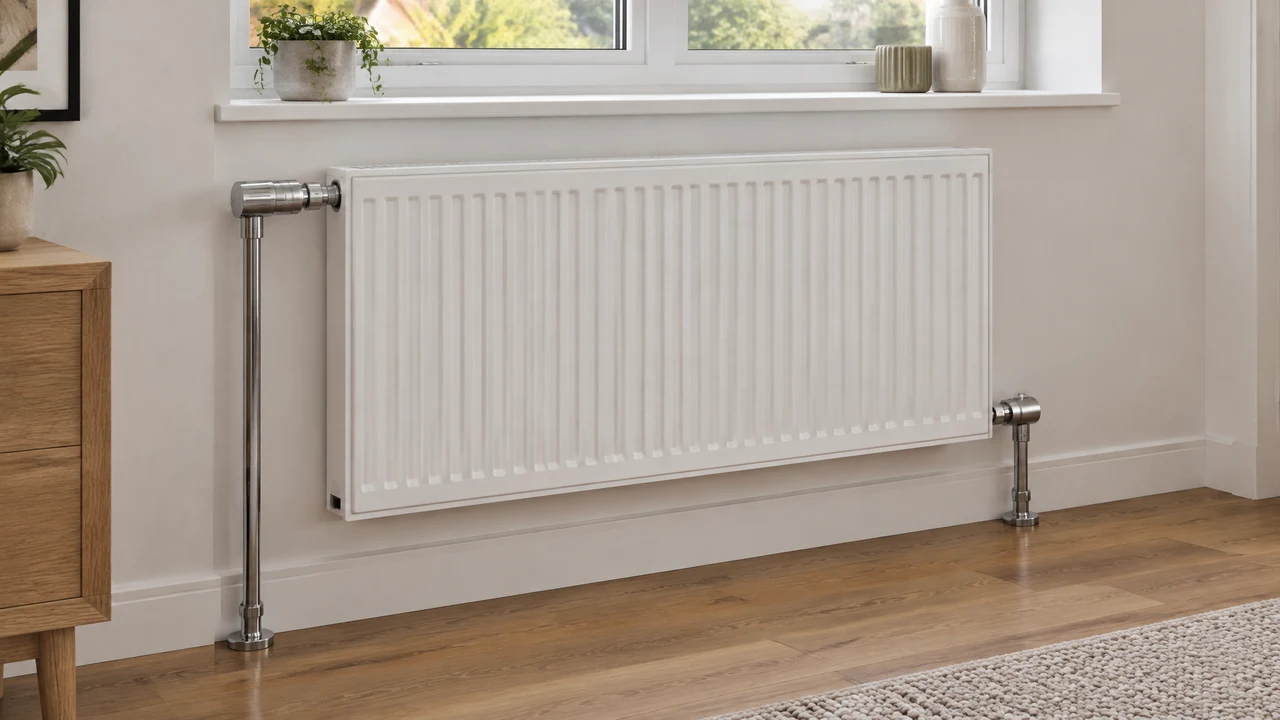

При диагональном подключении подача заходит сверху с одной стороны радиатора, а обратка выходит снизу с противоположной. Теплоноситель проходит по диагонали через весь прибор и равномерно прогревает все секции — от первой до последней. Это эталонная схема по теплоотдаче.
Плюсы: максимальная и равномерная теплоотдача, ноль потерь мощности даже на длинных радиаторах. Именно поэтому производители указывают паспортную мощность радиатора именно для диагонального подключения. Незаменима для длинных батарей на 12, 14 и более секций. Минусы: трубы подходят с двух сторон радиатора, поэтому монтаж чуть сложнее и разводка заметнее, если трубы идут по стене. Вывод: если у вас длинный радиатор или важно выжать из батареи всё тепло — диагональное подключение однозначно лучший выбор.
Нижнее подключение

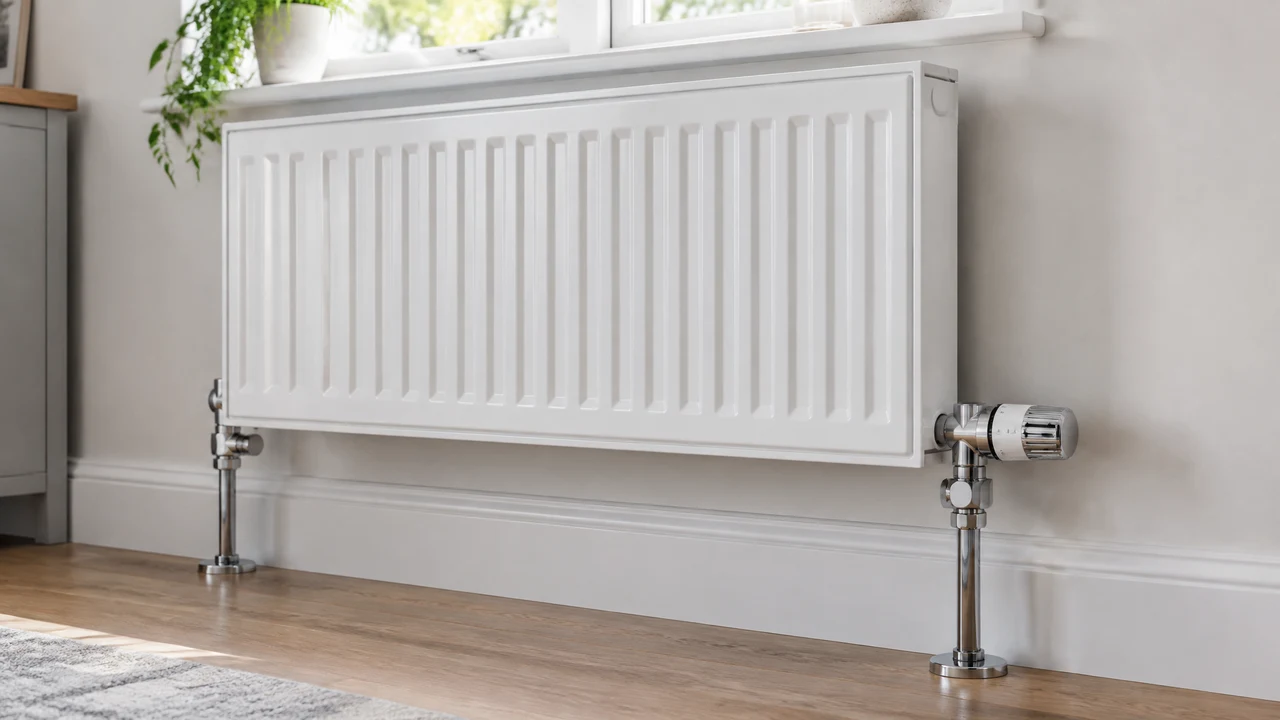

При нижнем подключении обе трубы подходят к радиатору снизу — из пола или из стены у плинтуса. Для этого нужны радиаторы специальной конструкции с нижним подключением: внутри у них уже есть встроенный канал, который направляет подачу вверх, чтобы прибор грелся правильно. Такие радиаторы обычно имеют встроенный термоклапан и маркировку «V» (вентильные).
Плюсы: самый аккуратный внешний вид — трубы полностью скрыты в полу или стене, на виду только чистая батарея. Идеально сочетается со скрытой разводкой и с системой «звезда» (лучевой), когда трубы идут в стяжке от коллектора к каждому радиатору. Удобно в домах с дизайнерским ремонтом. Минусы: теплоотдача чуть ниже, чем у диагонального (потери около 5–7% из-за внутренней конструкции), радиаторы с нижним подключением дороже обычных, и заменить такой прибор на другой тип уже не получится — трубы выходят строго из пола. Вывод: нижнее подключение выбирают, когда важна эстетика и скрытая разводка, а небольшую потерю мощности компенсируют выбором радиатора на 1–2 секции больше.
Что ещё влияет на выбор схемы: тип системы отопления
Выбор подключения тесно связан с типом разводки в доме. При двухтрубной системе (к радиатору приходят отдельные подача и обратка) можно реализовать любую схему — боковую, диагональную или нижнюю, это самый гибкий и правильный вариант для частного дома. При однотрубной системе («ленинградка»), где радиаторы висят на одной трубе последовательно, важно ставить байпас и правильно распределять подачу, иначе дальние батареи будут холодными. При лучевой разводке от коллектора логичнее всего нижнее подключение — трубы аккуратно идут в стяжке к каждому прибору.
Отдельно скажем про запорную арматуру: на каждый радиатор мы всегда ставим краны или термоголовки на подаче и обратке. Это позволяет регулировать температуру в каждой комнате и снимать радиатор для промывки или замены, не сливая всю систему. Это не зависит от схемы подключения, но напрямую влияет на удобство эксплуатации.
Сравнение схем: что выбрать
Короткий радиатор (до 10 секций), трубы по стене — боковое подключение. Просто, компактно, теплоотдача почти максимальная. Длинный радиатор (12+ секций) или максимум тепла с прибора — диагональное подключение. Эталон по равномерности прогрева. Скрытая разводка, трубы в полу, красивый ремонт — нижнее подключение с радиатором вентильного типа. Аккуратно, но чуть дороже и с небольшой потерей мощности.
На практике в частных домах мы чаще всего делаем либо диагональное подключение при разводке по стене (максимум тепла), либо нижнее при скрытой разводке в полу (максимум эстетики). Боковое отлично работает в квартирах и на коротких приборах. Универсального «лучшего» варианта нет — есть подходящий именно под ваш дом, разводку и радиаторы.
Частые ошибки при подключении радиаторов
Подача снизу вместо верха. Если перепутать и подать горячую воду снизу, теплоотдача падает на 10–15% — секции прогреваются неравномерно. Боковое подключение на длинном радиаторе. Дальний край остаётся холодным, комната недогревается. Отсутствие байпаса на однотрубной системе. Нельзя снять один радиатор без остановки всей системы, и регулировка невозможна. Радиатор без запорных кранов. Любое обслуживание превращается в слив всей системы. Все эти ошибки мы регулярно исправляем на объектах, где отопление делали непрофессионально.
